一、鑄鐵手動插板閘門簡介

　　手動鑄鐵插板閘門設備安裝于污水處理構筑物或連接渠道，污水、污泥管路上，作為通斷水流或切換流道使用，對污水廠及泵站運行管理起著重要作用,手動鑄鐵插板閘門裝置為成套裝置，并配置啟閉機座、手輪啟閉機、螺桿、一體式框架、基礎螺栓等有效和安全運行所必需的附件等部件組成。

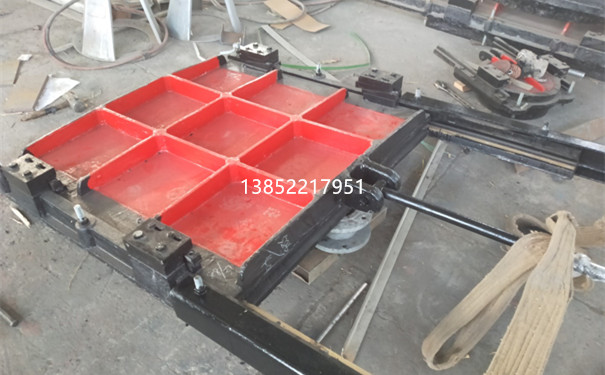

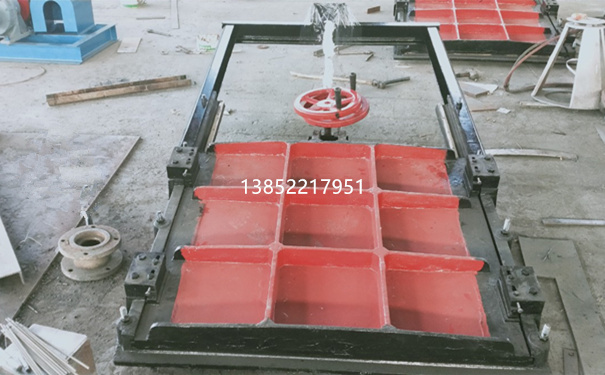

二、插板手動閘門產(chǎn)品圖

三、插板手動閘門制造要求說明

　　手動插板閘門采用明桿式，墻式安裝和金屬密封的形式，采用樹脂砂鑄型的鑄造工藝和回火爐內消除應力，澆鑄成型的鑄件應質地細密，無鑄造缺陷。

　　門體、門框：球墨鑄鐵(QT500-5)

　　導軌：球墨鑄鐵(QT500-5)

　　楔塊：球墨鑄鐵(QT500-5)

　　密封圈：錫鉛青銅(ZcuSn5pb5Zn5)

　　傳動螺桿：（AISI420）

　　緊固件：不銹鋼（AISI304）

四、鑄鐵閘門設備的防腐

　　1、制造鑄鐵閘門裝置的全部材料應適用于污水腐蝕環(huán)境，未經(jīng)保護或非防腐性材料應按一般技術條件基本要求有關條款進行處理。

　　2、除銹達到Sa2.5級標準后，涂底漆、中間漆、面漆。

　　3、不銹鋼部件加工完畢后對其表面進行酸洗鈍化處理。

　　4、包裝前對機加工面按GB4879標準要求做好防腐處理。

　　5、運輸、安裝過程中涂層破損，嚴格按涂裝工藝進行修復，其質量水平不低于原涂層的質量水平。
