SFZ500鑄鐵方閘門安裝圖紙下載
SFZ500鑄鐵方閘門安裝時檢查洞口是否符合土建尺寸要求,洞口平面應盡量平直,檢查預留孔或預埋螺栓位置是否正確。
服務熱線13852217951

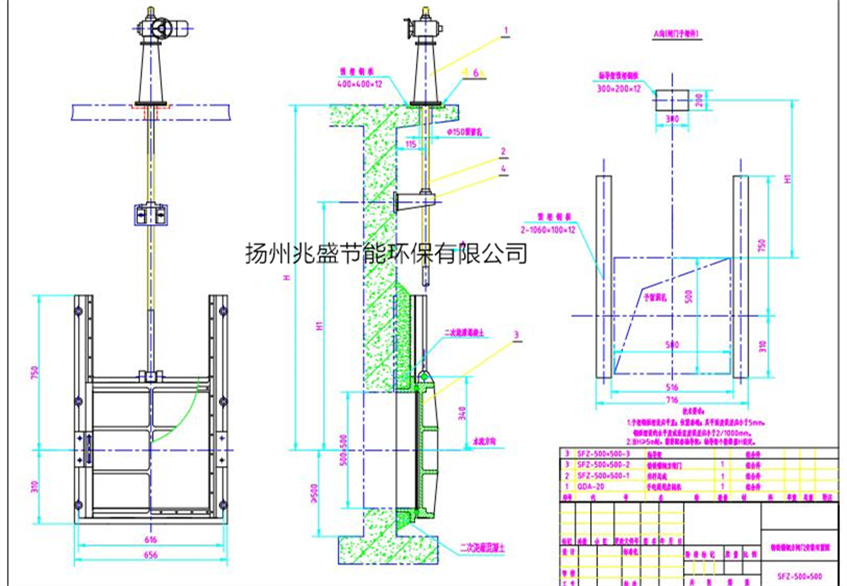

SFZ500鑄鐵方閘門安裝圖紙下載 ,我們提供DWG圖紙下載查閱,CAD軟件可查閱。
閘門安裝要點說明:
1、SYZ500鑄鐵閘門的門框埋入部分插進預留孔洞,用斜塊墊平、校正、使閘門導軌與鉛垂線重合,其偏差應小于1/500,然后將門蓋插入門框,進行二次澆灌,待混凝土養護后,用地腳螺栓將閘門框緊固。
2、若門框為法蘭聯接則調正后緊固聯接螺栓,注意在門框法蘭面與土建墻壁之間應加墊密封墊。
3、閘門安裝在門框法蘭與預埋管道法蘭間墊入密封墊,調整閘門角度位置,使閘門中心線保持鉛垂后,緊固聯接螺栓。
