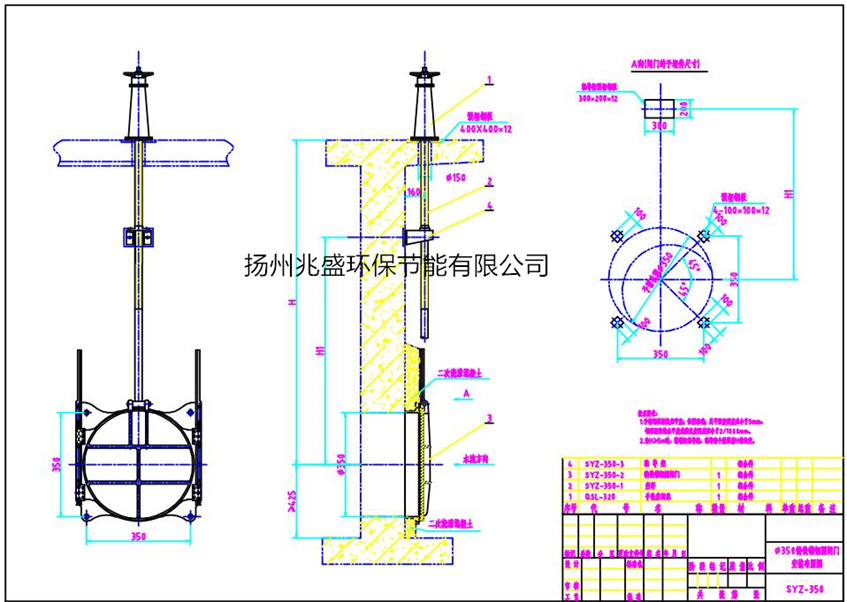

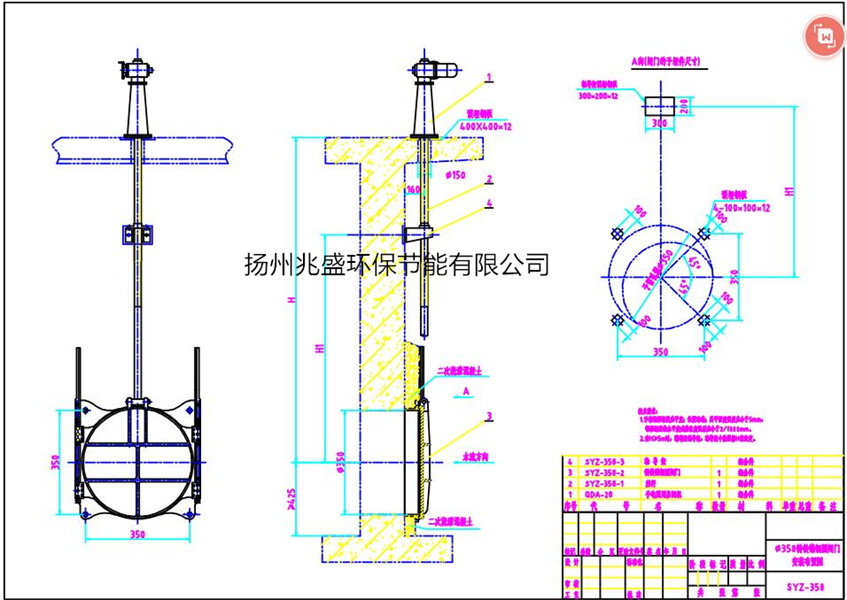

SYZ350鑄鐵圓閘門安裝圖紙下載
SYZ350鑄鐵圓閘門安裝圖紙下載 ,我們提供DWG圖紙下載查閱,CAD軟件可查閱。
服務熱線13852217951
SYZ350鑄鐵圓閘門安裝圖紙下載 ,我們提供DWG圖紙下載查閱,CAD軟件可查閱。
點擊查看:SYZ-350鑄鐵鑲銅圓閘門.rar
SYZ350鑄鐵閘門的預埋安裝方法
為了保證鑄鐵閘門的安裝質量,以達到滿意的止水效果,一般采用整體式安裝,即將閘板和閘框組裝在一起鎖定后進行一次性安裝。吊裝前要檢查閘板與閘框是否鎖定牢固,以保證在閘門吊裝過程中不致滑落,要輕吊輕放。吊裝就位后進行水平和豎直調整。
閘門框與閘槽內預埋鋼筋(或錨固板)的焊接,將拉結鋼筋與閘框上的螺栓孔擰牢后與閘槽內預埋的錨固鋼筋(或錨固板)焊接牢固,在焊接過程中要保證閘門的豎直度和水平度,安裝時要保證閘門底檻上平面與渠底上平面一致,門楣處要保證閘板頂部止水面與閘框門楣充分接觸,以保證止水效果。
保證的措施:底檻和兩邊閘框的拉結鋼筋與一期砼內的預埋錨固筋(或錨固板)焊接完成后,在門楣處用螺栓頂住門楣框后部與一期砼門楣部砼面上,用螺母進行調整,待閘板止水面與閘框平面充分接觸后再焊接拉結和錨固鋼筋。
