速閉啟閉機與閘門是如何匹配的,速閉啟閉機一般與速閉閘門配套使用,主要用于事故性(例:意外停電等)緊急關閉閘門,正常情況下也可當普通啟閉機及閘門使用。

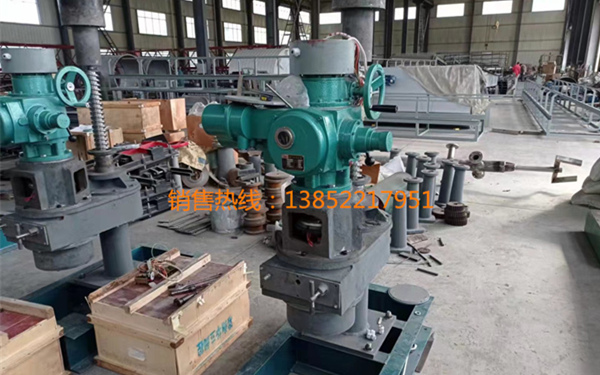

1、速閉啟閉機與閘門匹配圖:
2、速閉啟閉機性能參數(shù)表:
序號 | 名稱 | 單位 | 數(shù)值 |
1 | 電源 | HZ/V | 50HZ/380 |
2 | 環(huán)境溫度 | ℃ | -20~40(電動裝置) |
3 | 相對濕度 | ≤ | 90﹪(25℃時) |
4 | 防護等級 | IP55 |
3、速閉啟閉機結構部件:
1.電動裝置
2.裝置聯(lián)結座
3.超載離合器
4.限速器
5.手動制動機構(簡稱手剎)
6.小齒輪
7.主傳動軸
8.電磁制動器(簡稱電剎)
9.中間齒輪
10.支座及限位開關
11.大齒輪
12.—螺母
13.—緩沖座
14.—主絲桿及限位塊
15.—防塵罩
16.—緩沖器
17.—機旁電箱等組成。
4、速閉啟閉機防腐匹配
1、除銹達Sa2.5級標準。
2、涂富鋅底漆,云母氧化鐵中間漆,醇酸面漆,面漆采用烘漆工藝。
3、包裝前對機加工面按GB4879標準要求做防腐處理。
4、運輸、安裝過程中涂層破損,嚴格按涂裝工藝進行修復,其質量水平不低于原涂層的質量水平。
